  • 产品名称：影像观察系统

  • 产品型号：VDM-1
  • 产品厂商：MALCOM/马康
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
影像观察系统 VDM-1摄像系统的影像机和可焊性测试仪SP-2・静止型回流炉装置RDT系列・回流炉模拟以演示装置SRS-1C的测试输出图表数据（测量时间・温度・浸入力）。 具有测量摄录物体尺寸大小的功能
详情介绍：
影像观察系统规格
【特点】

●VDM-1摄像系统的影像机和可焊性测试仪SP-2・静止型回流炉装置RDT系列・回流炉模拟以演示装置SRS-1C的测试输出图表数据（测量时间・温度・浸入力）。

●具有测量摄录物体尺寸大小的功能

●连接两个CCD摄像机的话，可以在一个画面上同时显示(画中画)，将从不同的角度去同时观察物体变为一种可能



【影像观察例】

动画再现时请单击画面
动画下载时、动画再生后请选择指令文件动画再保存(下载。

竖碑现象

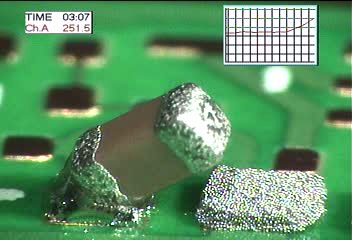

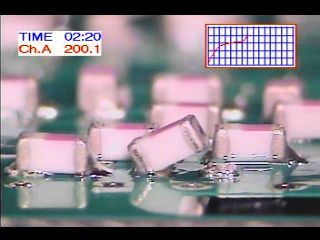

1005尺寸（无铅） 1608尺寸

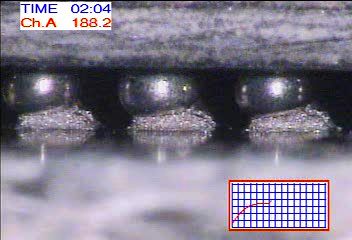

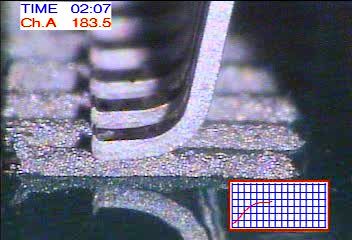

QFP焊点接合 观察BGA焊球的溶融和接合

【规格】

【本体】

项目

规格
摄像合成功能 合成去除黑色　４画面显示
有画中画的表示
数据表示
位置控制		 可以任意设定时间显示・温度显示・温度图表显示的位置.尺寸
比例功能 输入摄像机A或摄像B可表示映像内的比例，测量长度和面积等を测る事
外形尺寸 高330mm 深250mm 宽50mm
重量 约3kg
电源 AC100～240V 50/60Hz 1000W (保险丝10A)
输入 摄像机A 摄像A映像输入　处理方式NTSC方式
摄像机B 摄像机B映像输入　处理方式NTSC方式
数据输入 RDT-1、RDT-250C、RS-1、SRS-1、SP-2的数据输入
扩大率制御 摄像机的倍率数据输入
控制器 PS/2 Mouse
输出 录像A 录像映像输出A　标准方式NTSC方式
录像B 录像映像输出B　标准方式NTSC方式
摄像机电源A 摄像机A用电源 DC＋12V *大500mA
摄像机电源B 摄像机B用电源 DC＋12V *大500mA
　 照明用电源服务插口(电源，电压一样)

【摄像机】

项目

规格
TV方式 NTSC方式
有效像素 768(H)×494(V)　38万画素
扫描线数 525本
扫描方式 长宽比1/2
扫描频率 水平15.734kHz 垂直:59.94Hz
纵横尺寸比 4:3
分辨率 水平:470TV本 垂直:350TV本
电源 DC＋12V　±10%
消费电流 约200mA

【镜头】

项目

规格
光学倍率 0.75倍～4.5倍
W.D 约90mm（选项使用时:约187mm）
摄像深度 ±1.78mm～±0.13mm
摄影范围 约4.8(横)×3.6(竖)～约0.8(横)×0.6(竖)　单位：mm

选项使用时
约6.86(横)×5.14(竖)～约1.07(横)×0.8(竖)　单位：mm

【照明】

项目

规格
光源 150W 金属卤素灯泡
平均灯泡寿命 约500时间
平均照度 45000Lx
电源 AC100V±10% 50/60Hz
消费电流 2.3A
